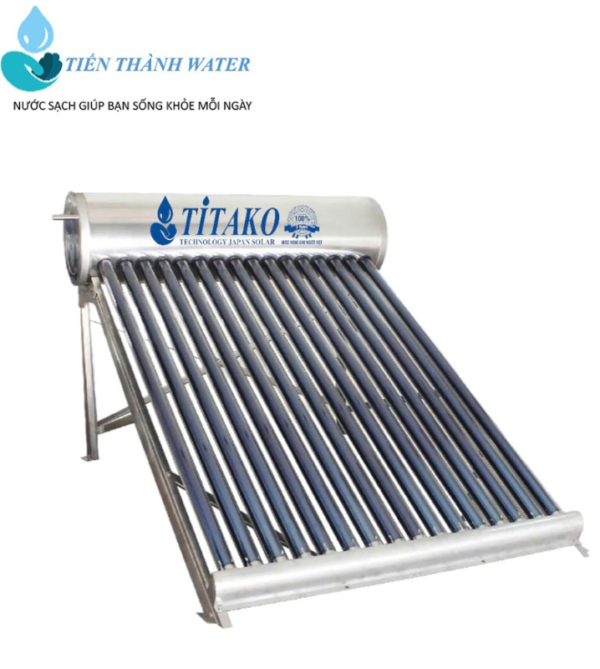

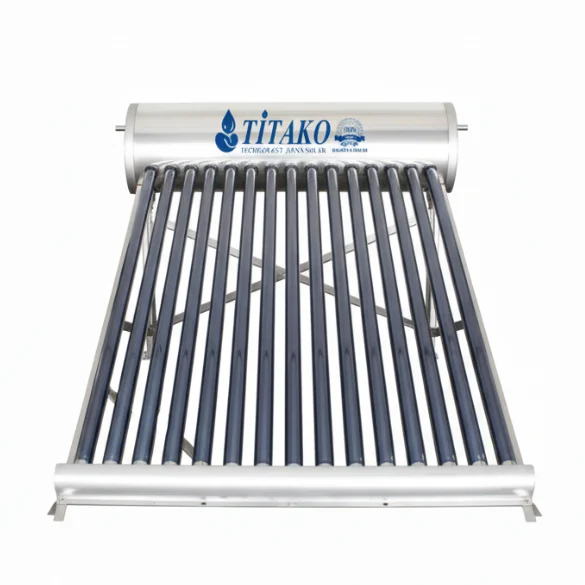

Máy nước nóng năng lượng mặt trời Titako 160L

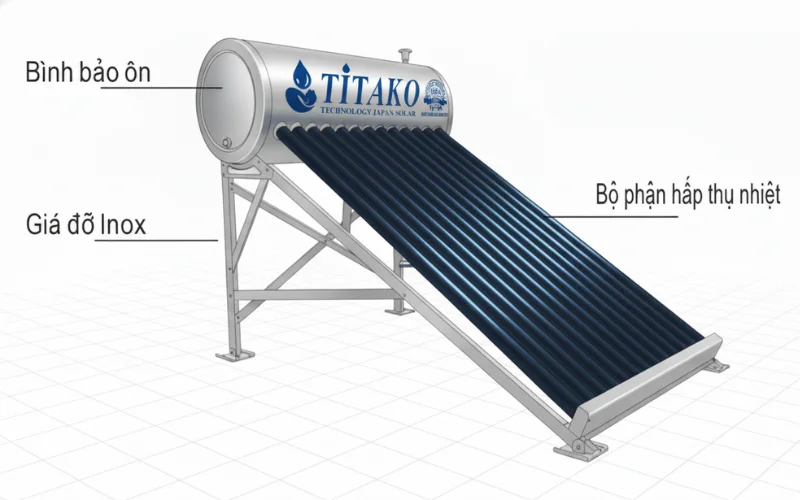

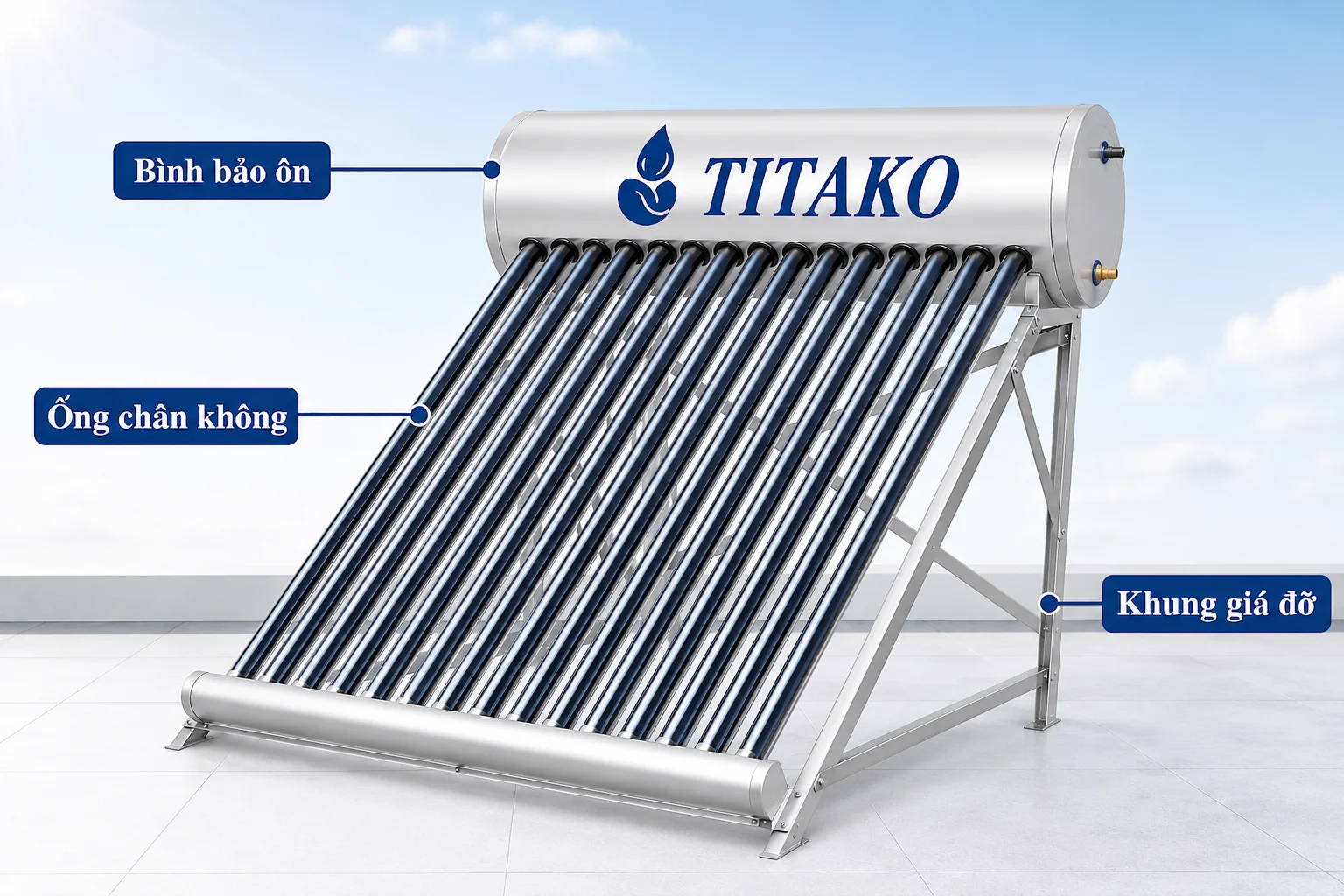

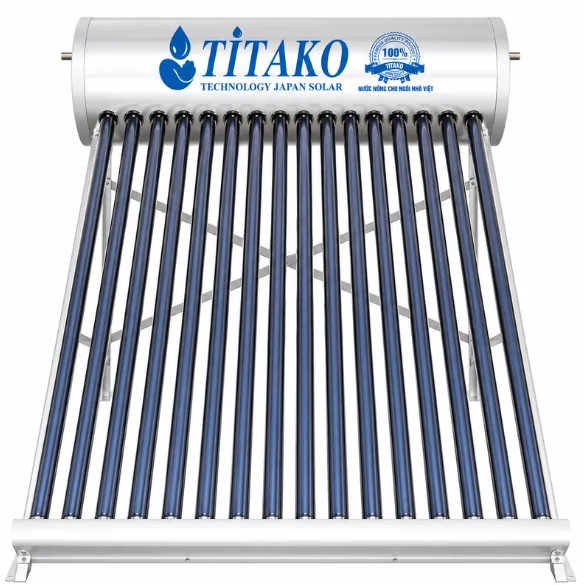

Cấu tạo và nguyên lý hoạt động của máy năng lượng mặt trời 160L

• Bình bảo ôn (Bồn chứa nước nóng): Ruột bình được chế tạo bằng Inox cao cấp có khả năng chống ăn mòn và đảm bảo vệ sinh an toàn thực phẩm, lớp cách nhiệt sử dụng hợp chất Polyurethane (Foam) mật độ cao được phun nén áp lực trực tiếp giữa ruột và vỏ bình giúp giữ nhiệt ổn định trong thời gian từ 48 đến 72 giờ, vỏ bình làm bằng Inox bền bỉ có khả năng chịu được tác động của thời tiết ngoài trời.
• Ống thủy tinh chân không thu nhiệt (16 ống): Cấu tạo từ hai lớp thủy tinh chịu lực borosilicate lồng vào nhau với môi trường chân không ở giữa giúp cách nhiệt hiệu quả, bề mặt ống phía trong được mạ lớp hấp thụ nhiệt đặc biệt giúp tối ưu khả năng hấp thụ bức xạ ánh sáng mặt trời.
• Bộ khung chân đế: Làm từ vật liệu Inox có độ cứng cao và khả năng chống rỉ sét tốt, thiết kế góc nghiêng tối ưu để đón ánh sáng mặt trời hiệu quả đồng thời nâng đỡ chắc chắn toàn bộ trọng lượng của máy khi chứa đầy nước.

Nguyên lý hoạt động của máy 160L

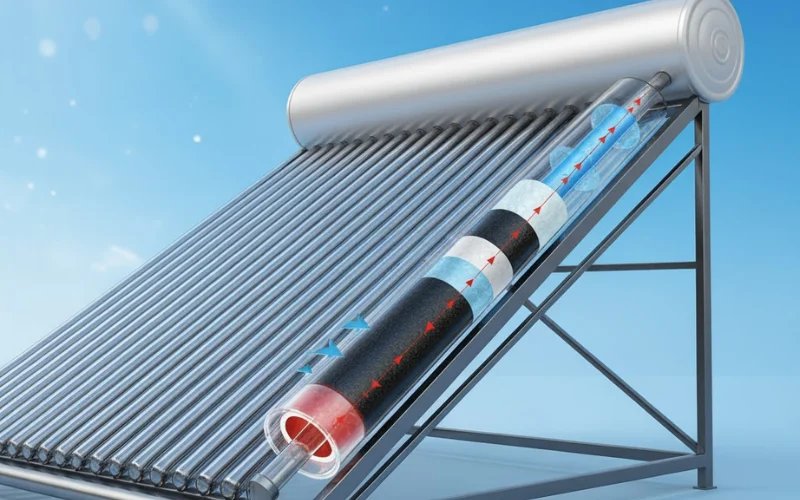

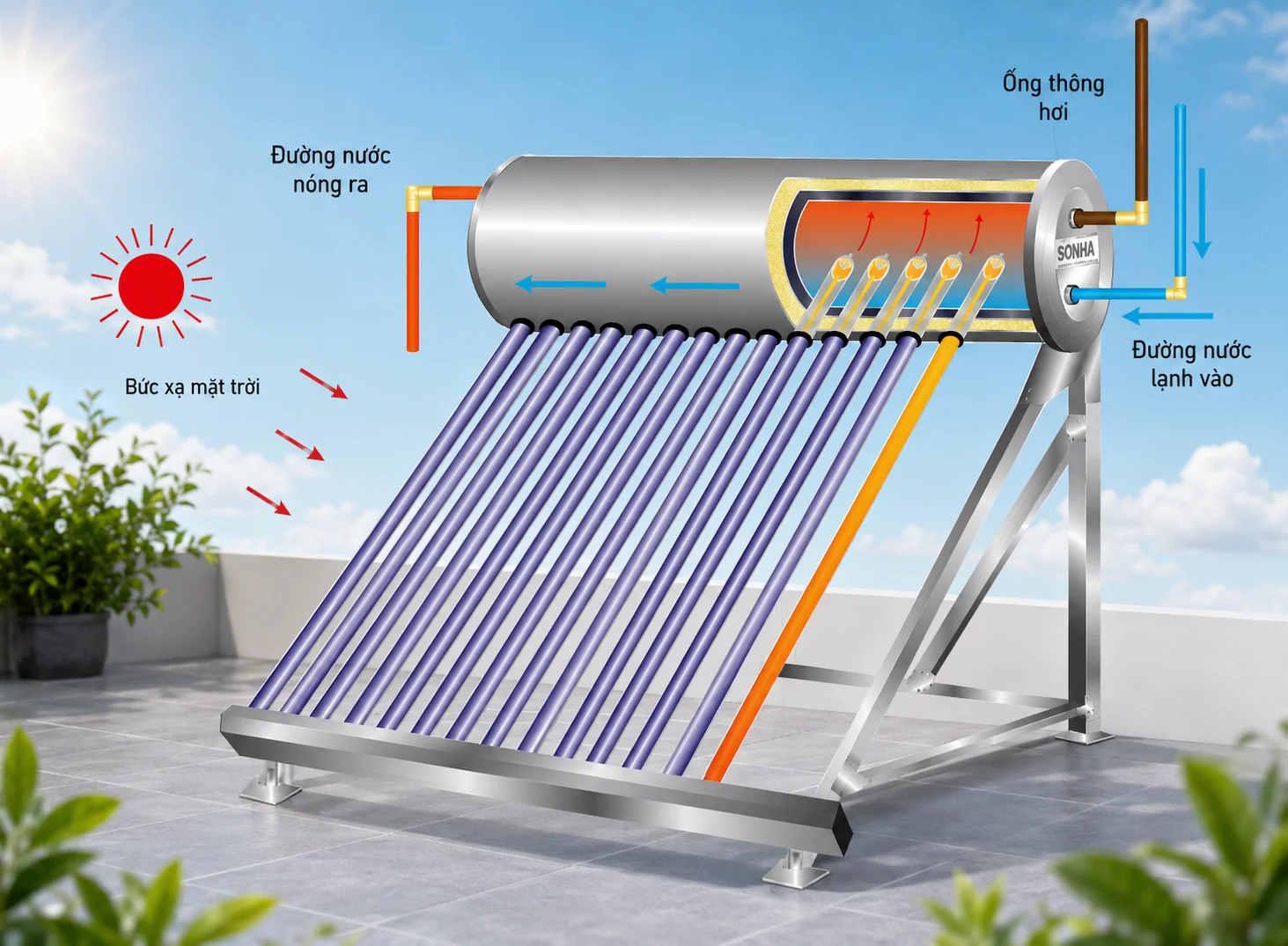

Thiết bị hoạt động dựa trên nguyên lý đối lưu nhiệt tự nhiên (Thermosyphon) kết hợp hiệu ứng nhà kính trong ống chân không:

• Nước lạnh trong bình bảo ôn và các ống chân không thông nhau, tạo thành một hệ tuần hoàn tự nhiên trong hệ thống không chịu áp.
• Khi có ánh nắng mặt trời, các ống thủy tinh chân không hấp thụ bức xạ nhiệt và giữ nhiệt nhờ lớp chân không cách nhiệt, từ đó truyền nhiệt vào nước bên trong ống.
• Nước trong ống được làm nóng sẽ giảm khối lượng riêng, trở nên nhẹ hơn và tự động di chuyển lên phía trên, chảy về bình bảo ôn.
• Đồng thời, nước lạnh hơn trong bình bảo ôn có khối lượng riêng lớn hơn sẽ di chuyển xuống dưới và đi vào các ống để thay thế phần nước nóng vừa đi lên.
• Quá trình đối lưu này diễn ra liên tục theo vòng tuần hoàn tự nhiên cho đến khi toàn bộ nước trong hệ thống đạt trạng thái cân bằng nhiệt.

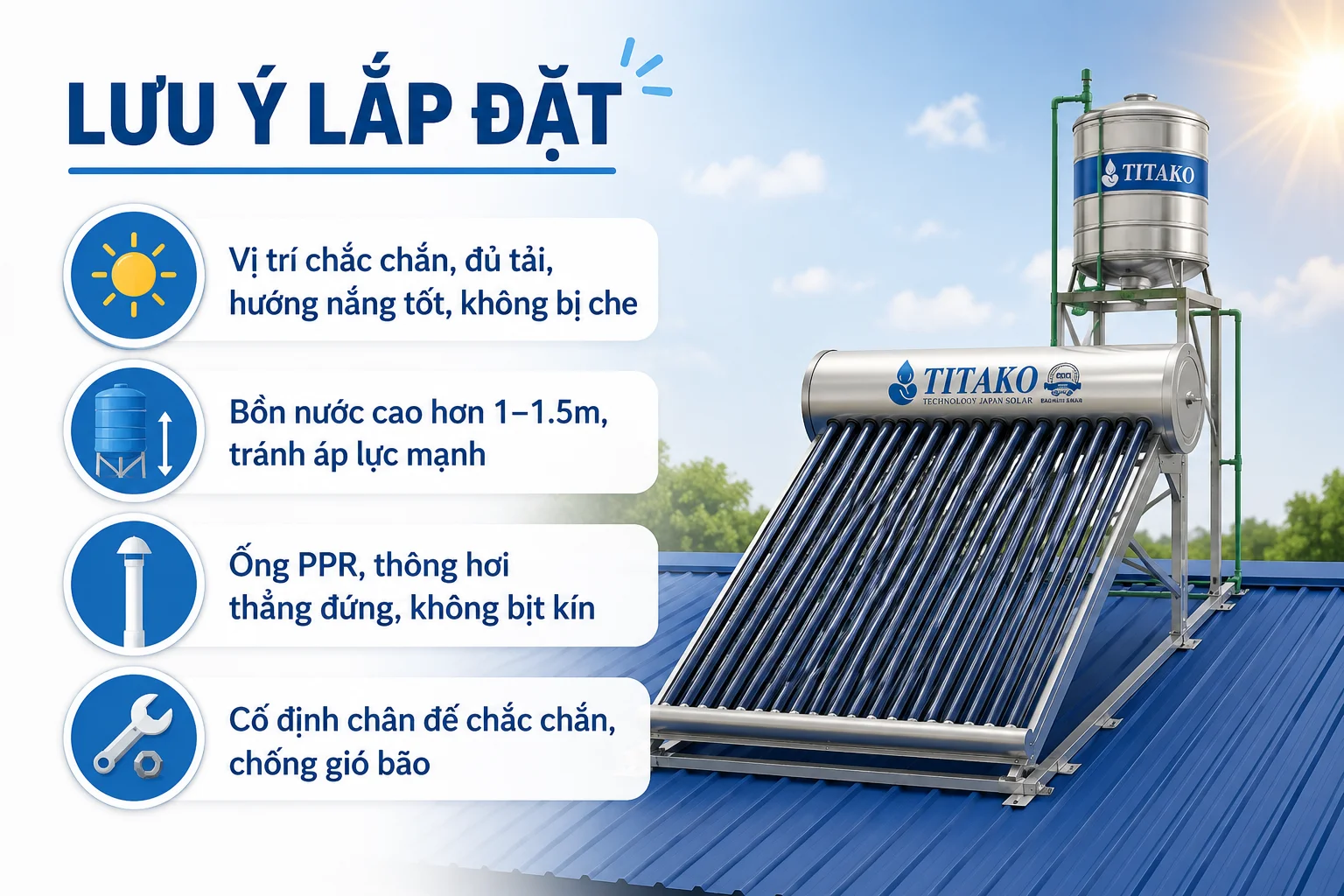

Lưu ý lắp đặt sản phẩm

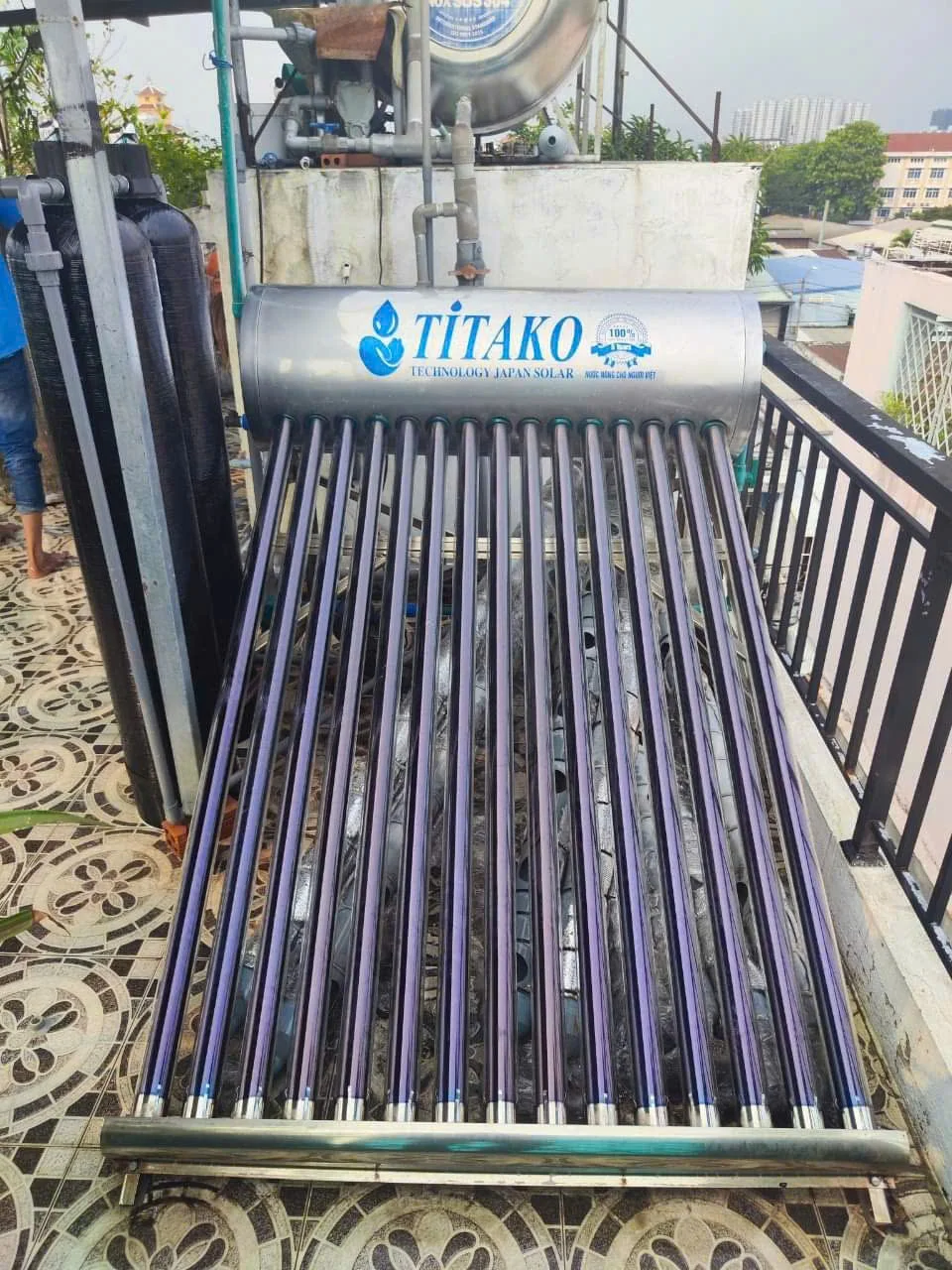

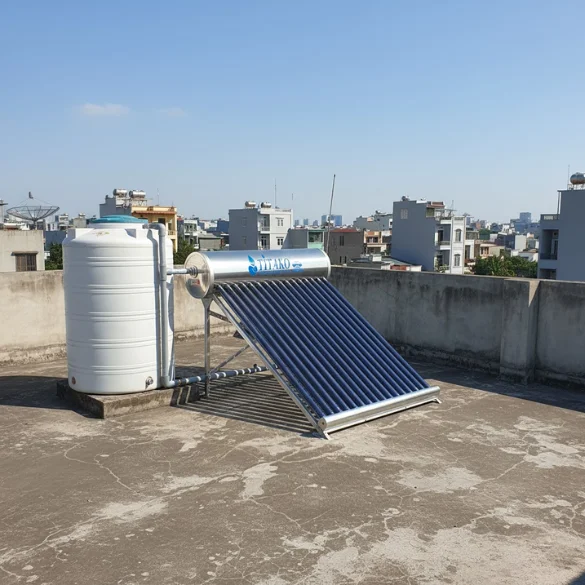

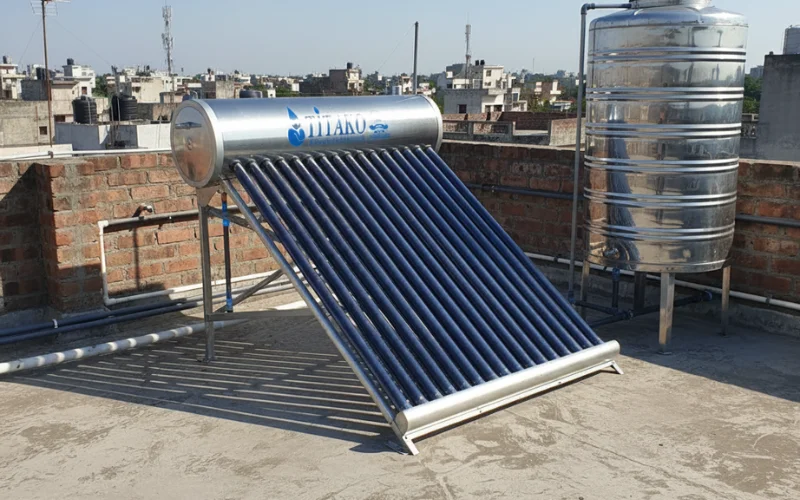

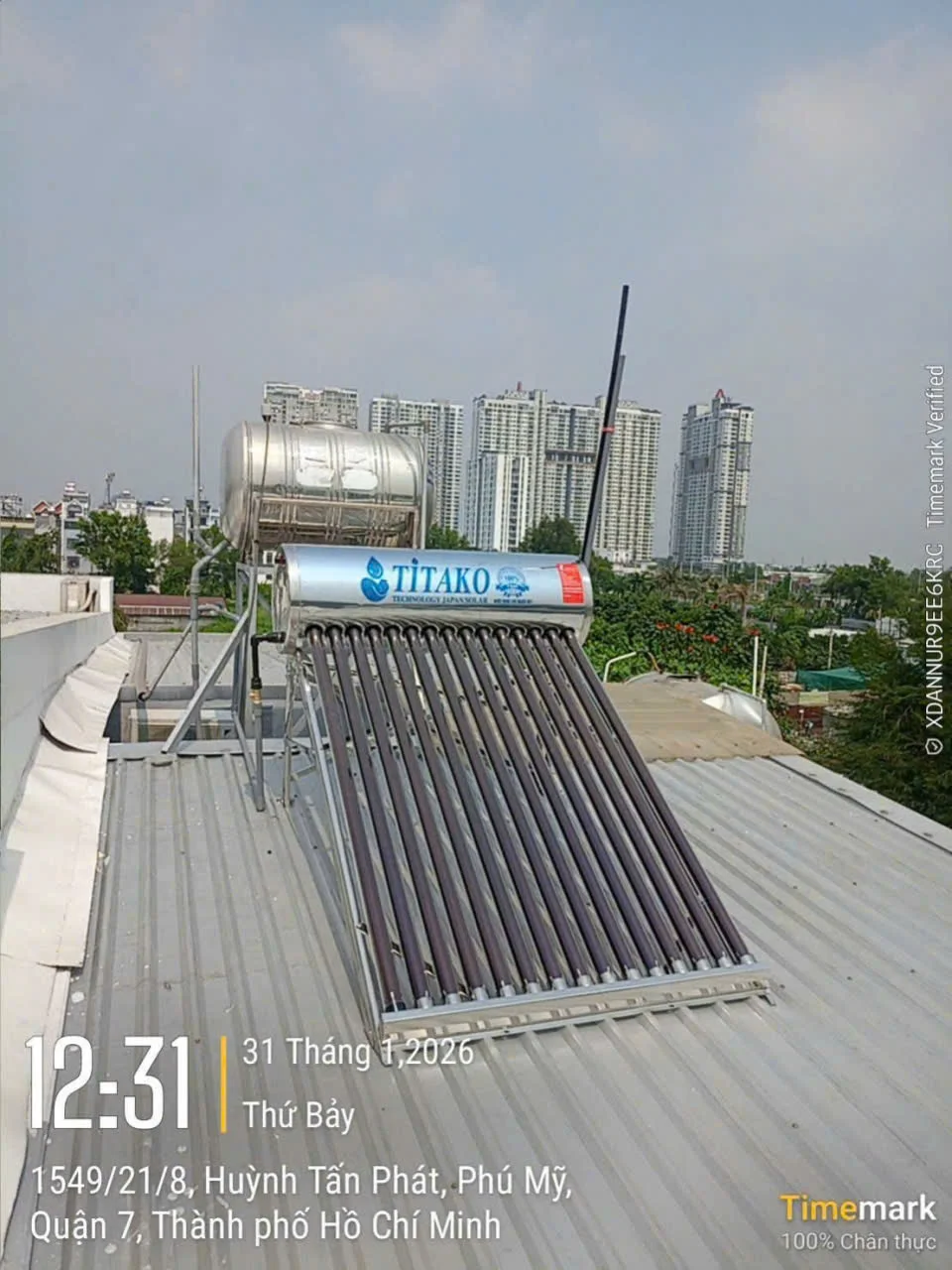

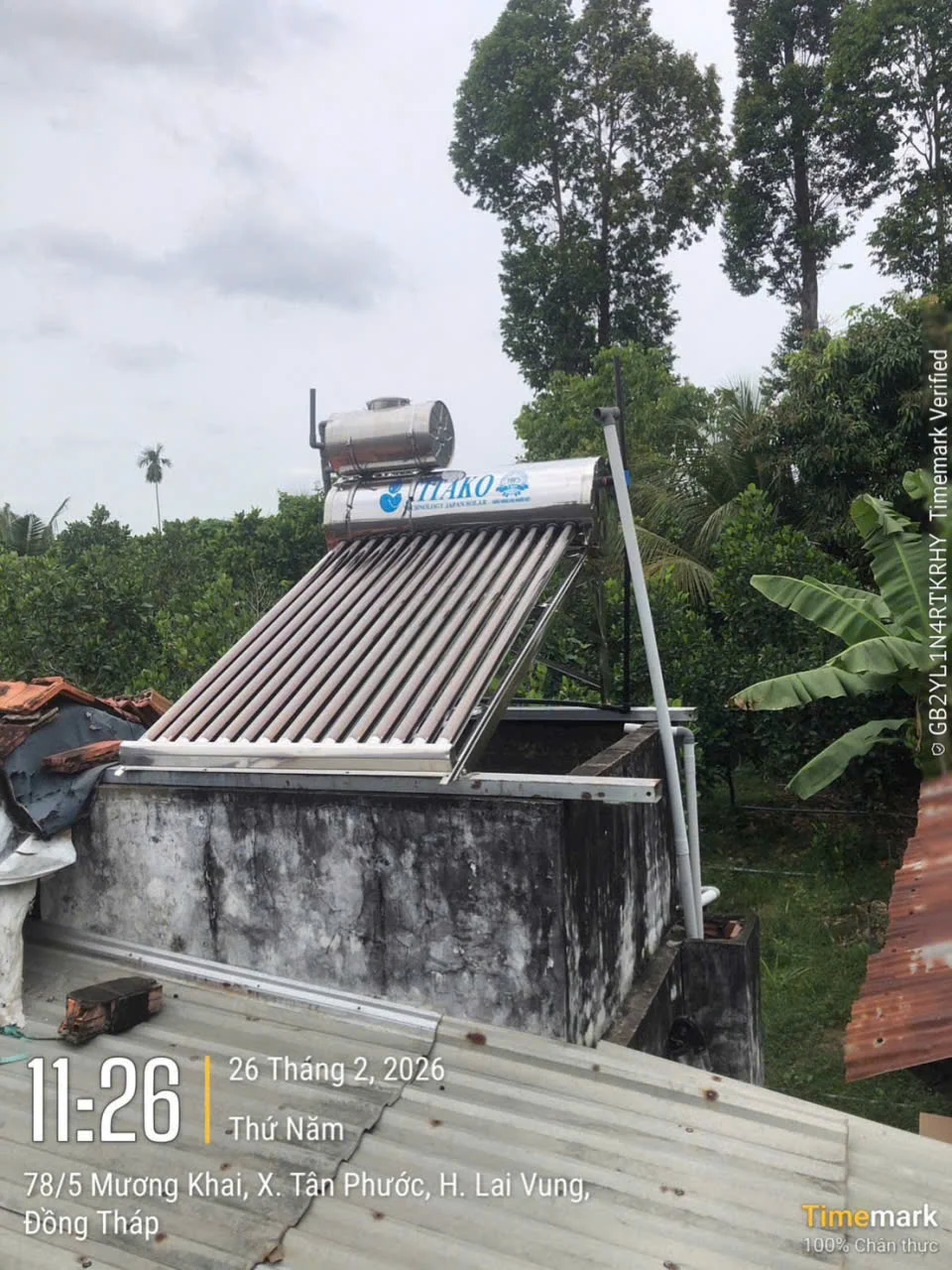

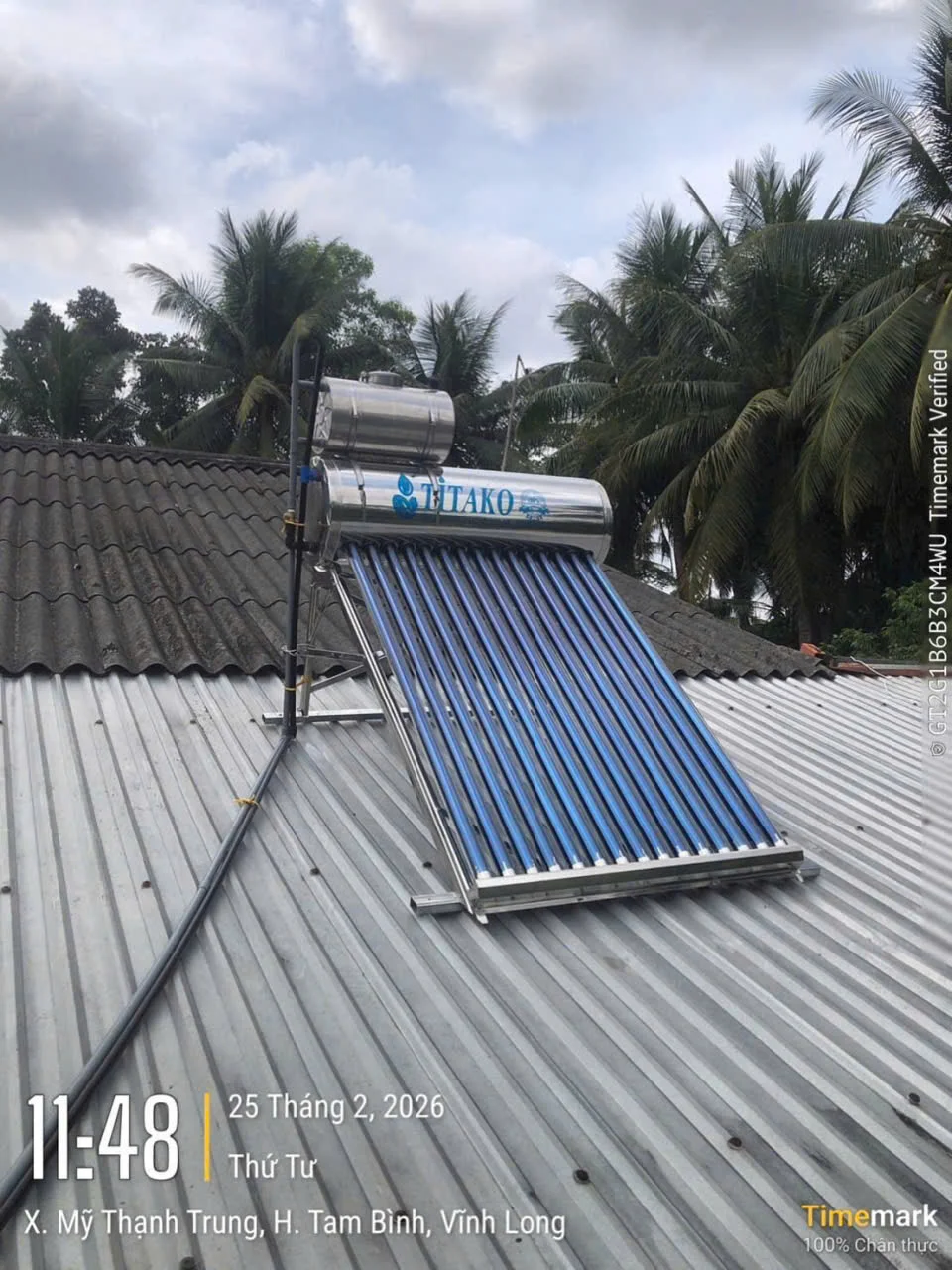

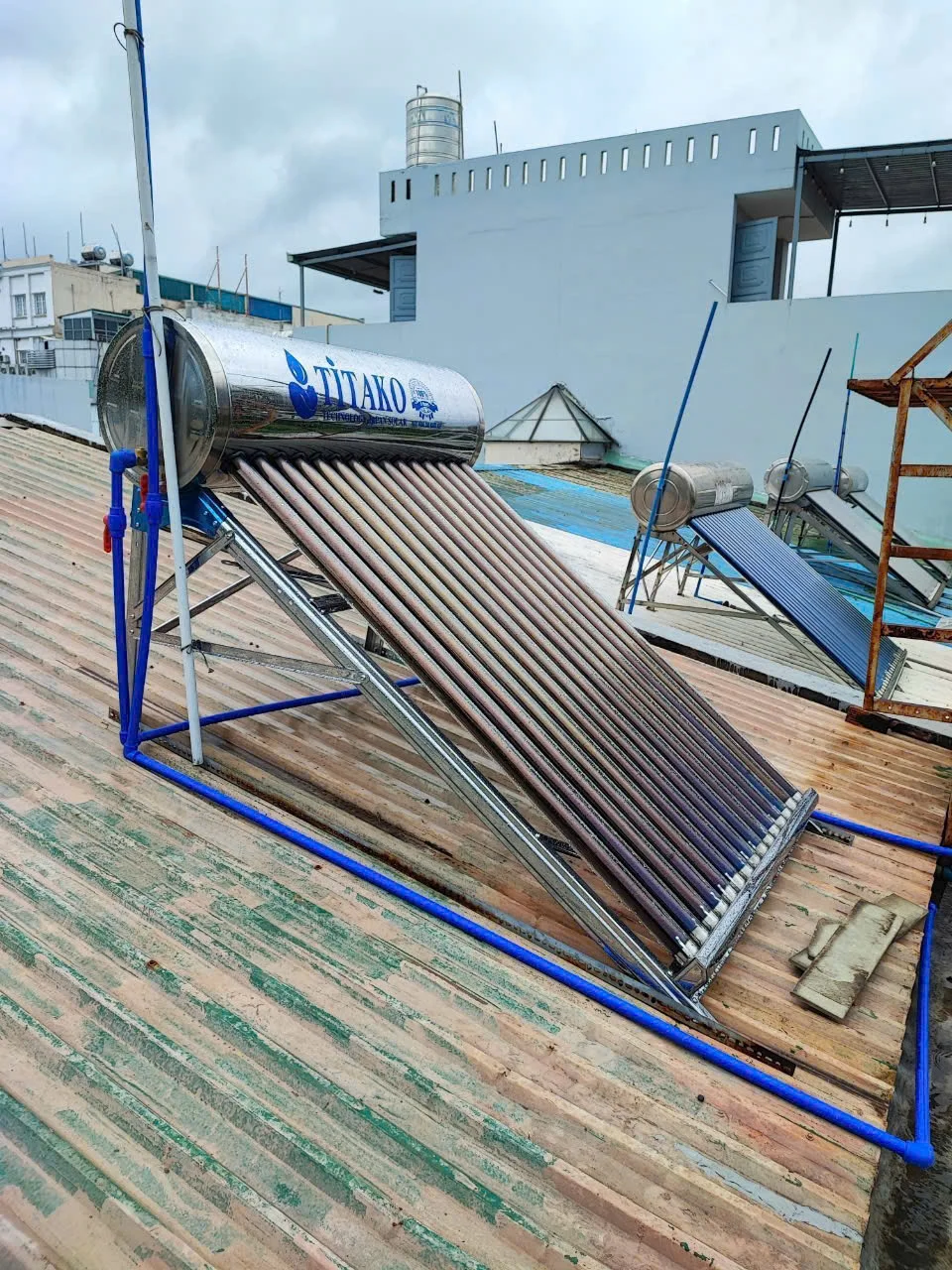

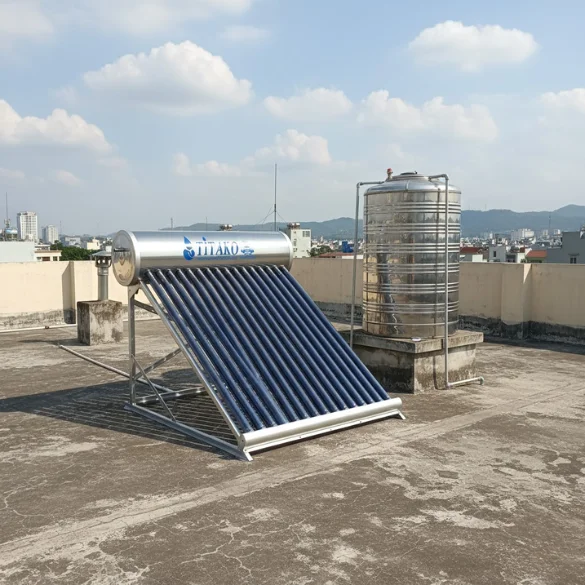

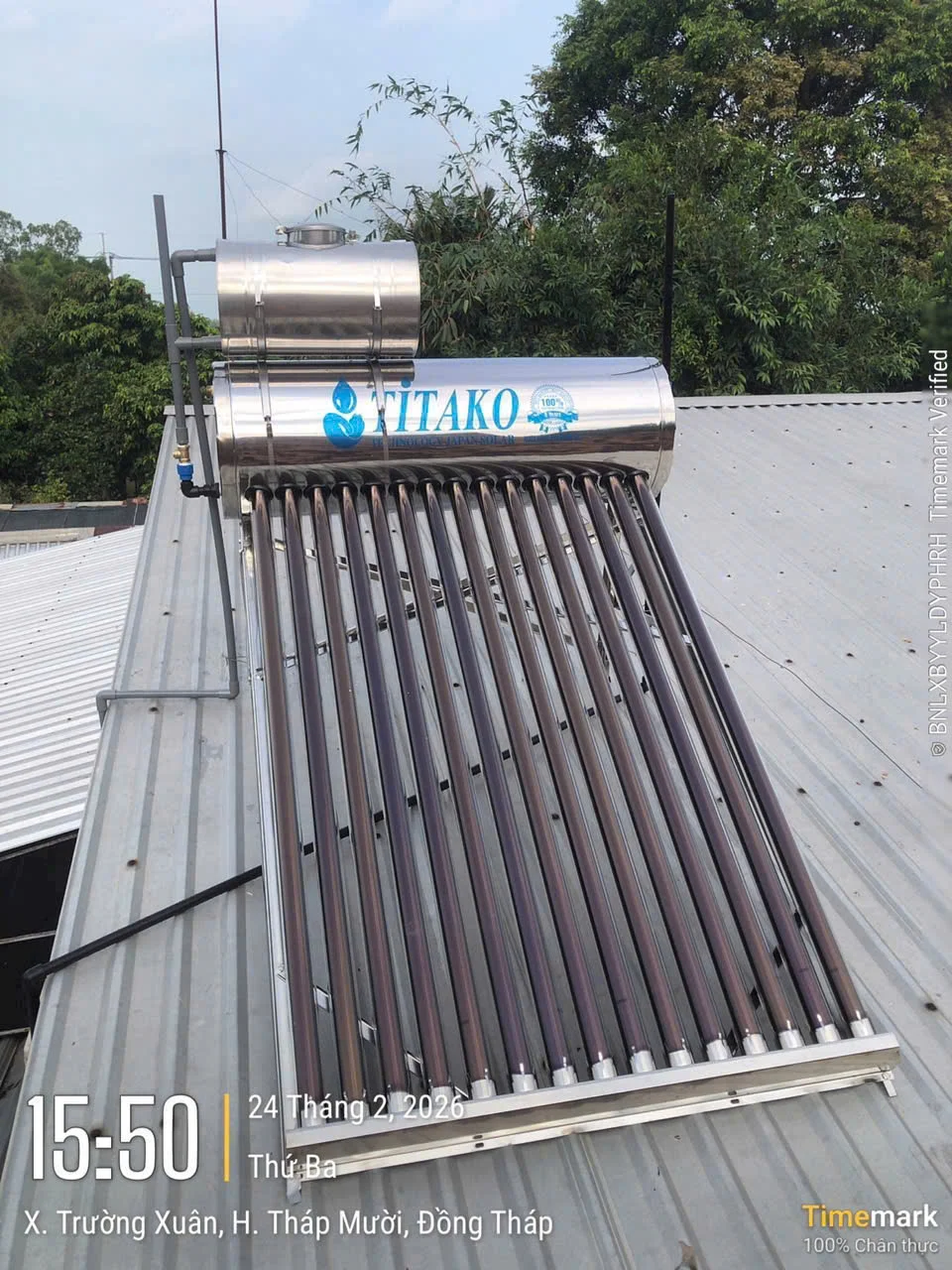

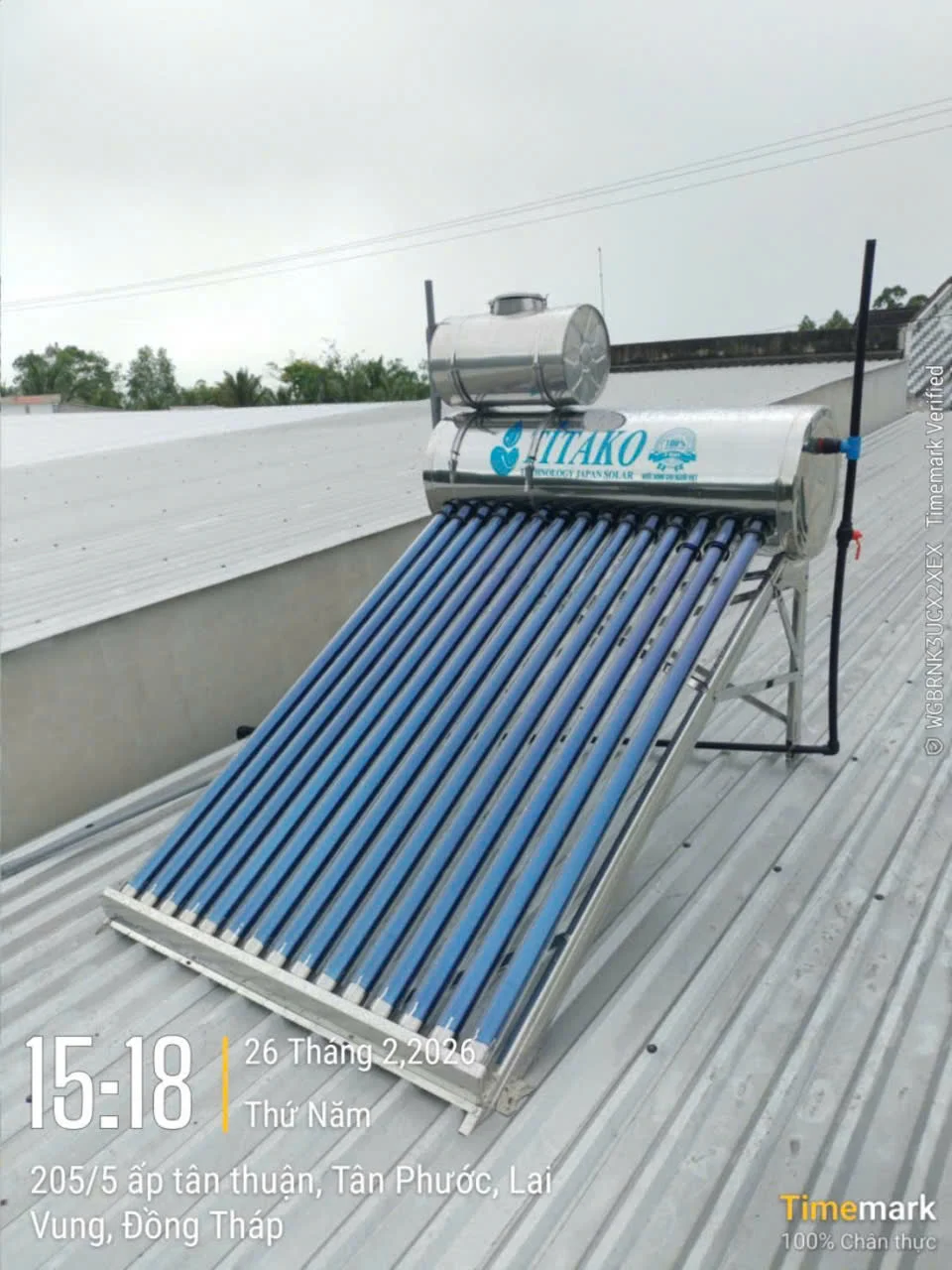

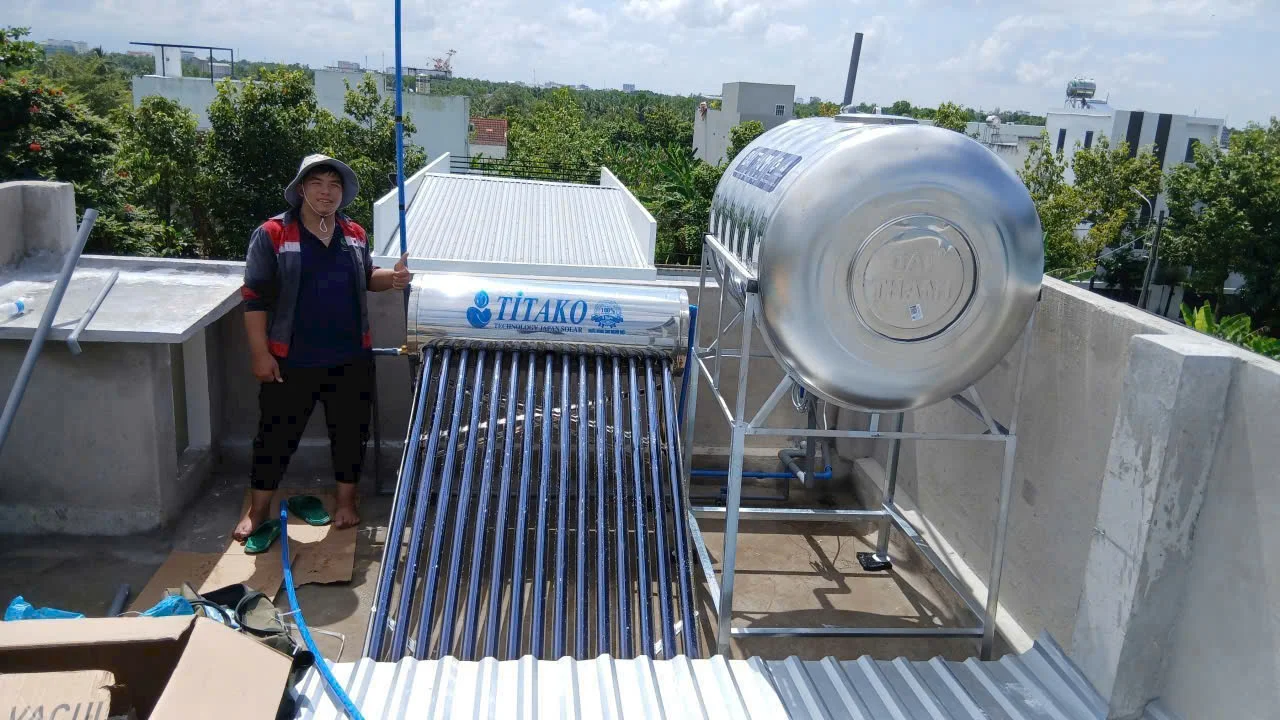

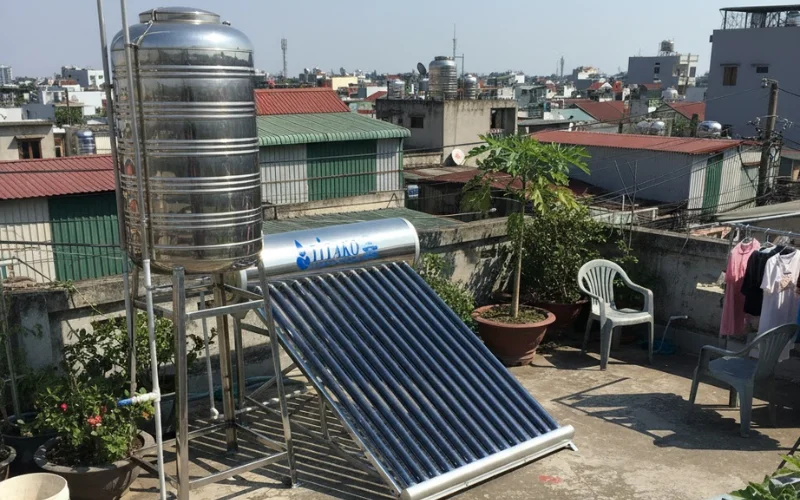

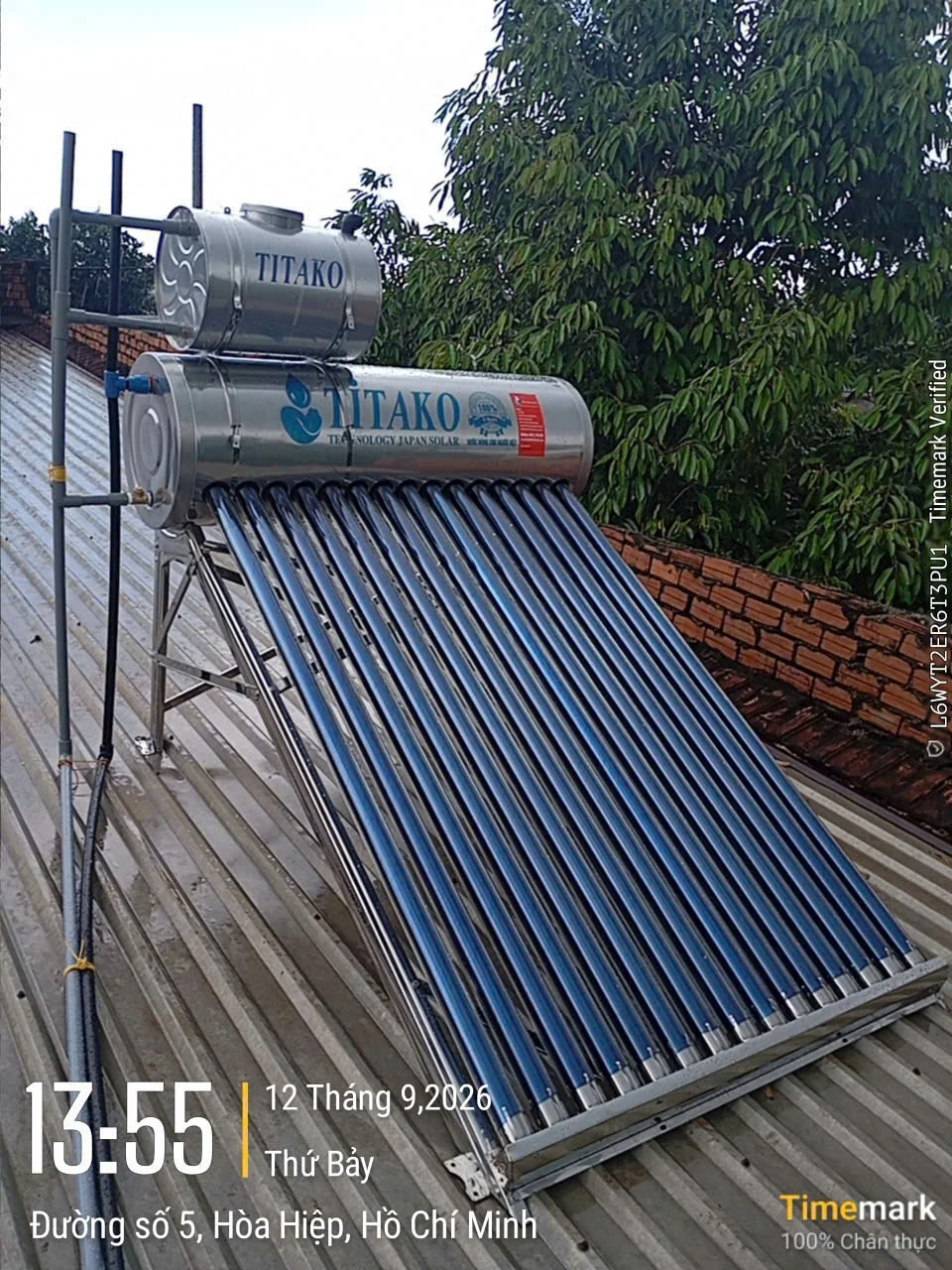

• Vị trí và hướng lắp đặt: Cần chọn vị trí lắp đặt phẳng, chắc chắn như sân thượng, mái bê tông hoặc mái tôn có gia cố, khung đỡ phải chịu được tải trọng của máy khi đầy nước khoảng 200 – 250 kg, hướng lắp đặt tốt nhất là hướng Nam hoặc Đông Nam hoặc Tây Nam để đón nhận thời gian chiếu sáng của mặt trời lâu nhất trong ngày, tránh những vị trí bị khuất bóng bởi cây cối hoặc nhà xung quanh

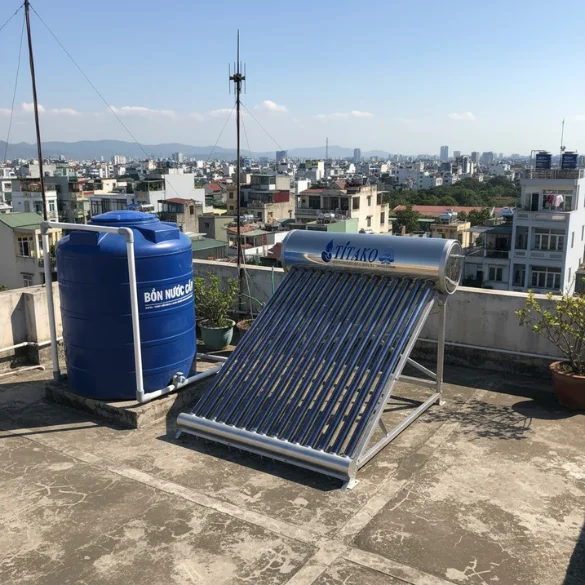

• Nguồn nước cấp vào máy đối với dòng máy không chịu áp: Nước cấp vào máy phải có áp lực tự nhiên vừa phải, bồn nước lạnh cấp nước bồn trung gian cần được đặt cao hơn đỉnh của bình bảo ôn từ 1m đến 1.5m, nếu sử dụng nước máy trực tiếp hoặc bơm tăng áp bắt buộc phải lắp đặt thêm bình nước phụ bình giảm áp để tránh áp lực nước quá mạnh làm hỏng ruột bình bảo ôn
• Đường ống dẫn nước và hệ thống thông hơi: Sử dụng ống chịu nhiệt PPR cho đường nước nóng ra ngoài để tránh hiện tượng biến dạng ống do nhiệt độ cao, phải lắp đặt ống thông hơi thẳng đứng không được bịt kín và chiều cao của ống thông hơi phải cao hơn đỉnh của bồn cấp nước lạnh để tránh hiện tượng nén áp suất gây móp méo hoặc vỡ ruột bình bảo ôn
• Cố định chân đế: Chân đế cần được bắn vít hoặc gia cố chắc chắn vào bề mặt sàn lắp đặt nhằm đảm bảo an toàn, tránh bị dịch chuyển hoặc đổ ngã khi có gió bão lớn
