Sơ đồ lắp đặt máy nước nóng năng lượng mặt trời chuẩn kỹ thuật

Lắp đặt máy nước nóng năng lượng mặt trời đúng kỹ thuật quyết định đến 80% hiệu quả làm nóng và tuổi thọ vận hành của thiết bị. Lắp đặt sai quy chuẩn sẽ dẫn đến hiện tượng rò rỉ nước, áp lực nước yếu hoặc nguy hiểm hơn là nổ vỡ dàn ống thủy tinh.

3 Sơ đồ lắp đặt máy nước nóng năng lượng mặt trời chuẩn kỹ thuật

Tùy theo kết cấu hạ tầng mái và vị trí nguồn cấp nước lạnh của công trình, hệ thống sẽ được lắp đặt theo 1 trong 3 mô hình tiêu chuẩn sau:

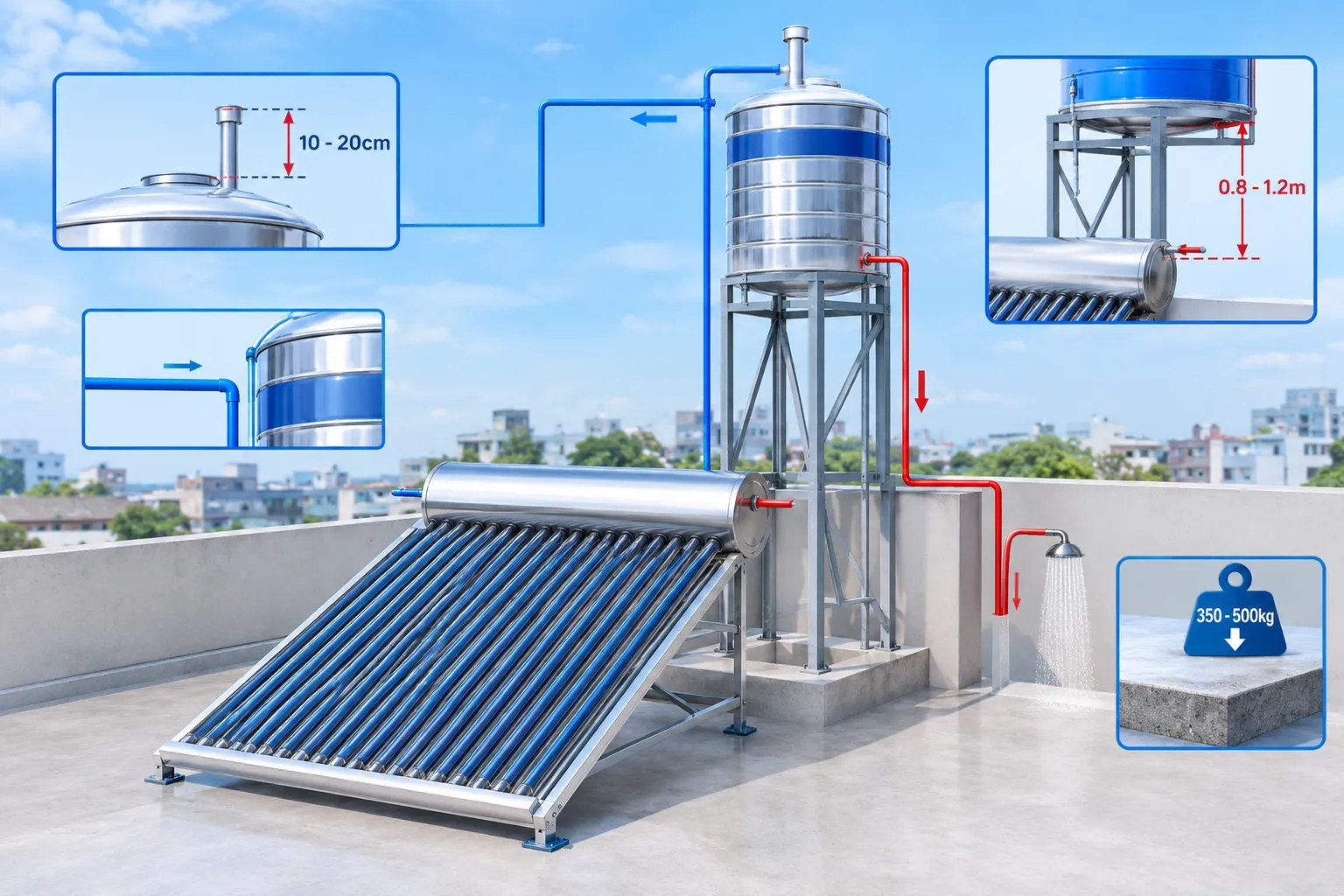

Sơ đồ lắp đặt trên mái bằng (Sân thượng bê tông phẳng)

Đây là giải pháp thi công tối ưu, dễ thực hiện và cho độ bền hệ thống cao nhất.

• Trường hợp áp dụng: Nhà có sân thượng bằng phẳng, đủ diện tích đón nắng cả ngày và mặt sàn chịu lực tốt.
• Nguyên lý cấp nước: Nước lạnh từ téc chứa tự chảy vào bình bảo ôn nhờ lực hút trọng lực. Nước nóng sau khi đối lưu nhiệt sẽ theo đường ống dẫn xuống các tầng sử dụng.
• Độ cao bồn nước lạnh: Đáy bồn chứa nước lạnh bắt buộc phải cao hơn đỉnh bình bảo ôn từ 0.8m đến 1.2m. Nếu bồn đặt ngang bằng sàn, cần hàn thêm chân sắt nâng bồn hoặc dùng bình nước phụ.
• Yêu cầu ống thông hơi: Lắp ống thông hơi theo phương thẳng đứng, đỉnh ống phải cao hơn nắp bồn nước lạnh từ 10 – 20cm để tránh tràn nước nóng ra ngoài khi sôi.
• Khả năng chịu tải: Mặt sàn vị trí lắp đặt phải chịu được tải trọng từ 350kg – 500kg khi máy nạp đầy nước.

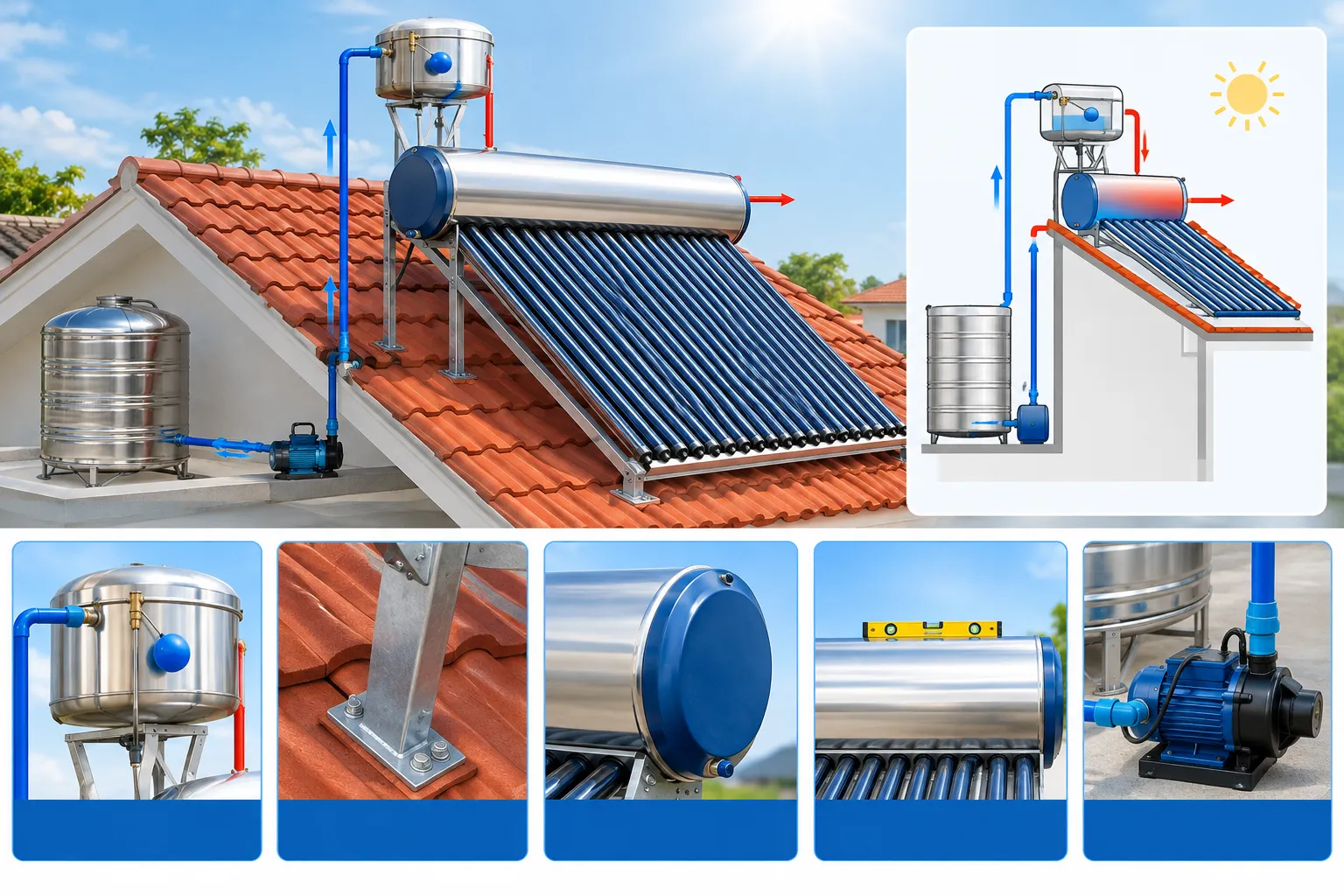

Sơ đồ lắp đặt trên mái nghiêng (Mái tôn dốc, Mái ngói)

Phương án áp dụng cho nhà mái Thái, nhà mái ngói hoặc nhà phố lợp mái tôn không có sân thượng phẳng.

• Trường hợp áp dụng: Vị trí đặt máy là mái dốc, bồn nước tổng sinh hoạt nằm thấp hơn vị trí đặt bình bảo ôn.
• Nguyên lý cấp nước: Cần gắn thêm một bình nước phụ (dung tích từ 20L – 60L) trên đỉnh máy. Nước từ dưới được bơm cấp lên bình phụ qua cụm phao ngắt tự động, sau đó nước tự chảy từ từ vào bình chính.
• Triệt tiêu áp lực bơm: Không nối trực tiếp máy bơm công suất lớn xả thẳng vào bình bảo ôn dạng ống hở. Áp lực nén đột ngột sẽ làm rách gioăng silicon hoặc bục ruột máy. Bình phụ đóng vai trò buồng đệm giảm áp.
• Gia cố kết cấu giá đỡ: Chân đế phải được khoan bắt bu-lông neo chặt trực tiếp vào xà gồ hoặc kèo thép chịu lực của mái nhà; không bắt vít lỏng lẻo lên bề mặt tôn mỏng.
• Cân bằng bình bảo ôn: Thân bình bắt buộc phải nằm ngang cân bằng tuyệt đối, tránh tình trạng bình bị nghiêng khiến dàn ống thu nhiệt ở phía cao bị thiếu nước.

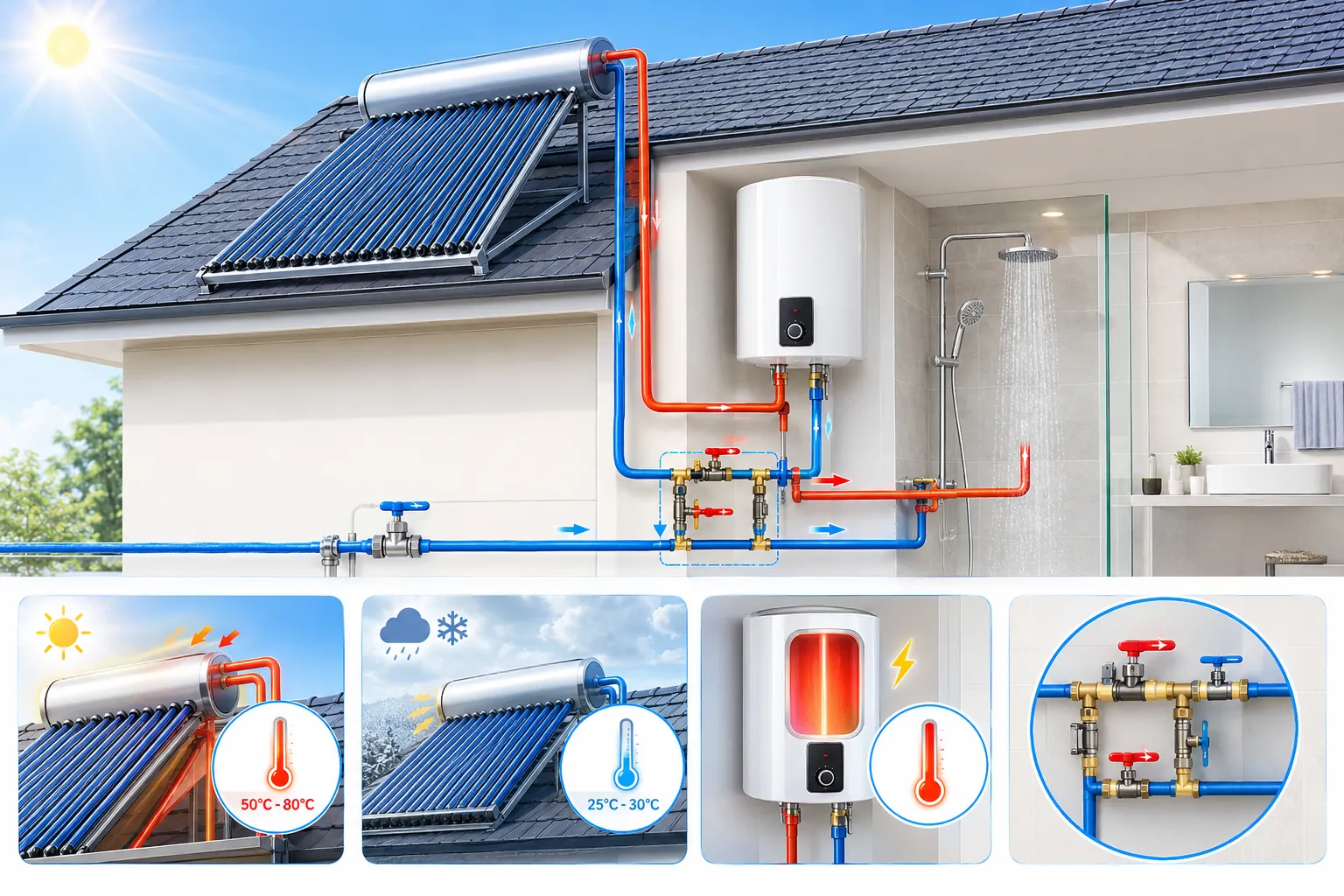

Sơ đồ kết hợp máy năng lượng mặt trời với bình nóng lạnh điện

Mô hình tối ưu giúp gia đình có nước nóng sử dụng liên tục 24/24 trong cả 4 mùa mà vẫn tiết kiệm điện năng tối đa.

• Nguyên lý vận hành: Đường nước nóng ra từ máy năng lượng mặt trời được dẫn trực tiếp vào đường cấp nước lạnh của bình nóng lạnh điện trong nhà tắm.
• Vào ngày có nắng: Nước từ máy năng lượng đạt 50°C – 80°C nạp thẳng vào bình điện. Gia đình hoàn toàn không cần bật điện bình nóng lạnh mà vẫn có nước nóng để sử dụng ngay.
• Vào ngày mưa/mùa đông: Nước từ máy năng lượng chỉ đạt 25°C – 30°C. Khi đi vào bình điện, chỉ cần bật bình điện 3 – 5 phút là nước sôi (thay vì mất 15 – 20 phút đun nước lạnh từ 10°C).
• Bố trí van khóa dự phòng: Lắp đặt cụm van khóa bypass (đường dẫn phụ). Khi cần vệ sinh hoặc bảo trì máy năng lượng trên mái, chỉ cần khóa đường nước mặt trời và mở van cấp trực tiếp vào bình điện để không gián đoạn sinh hoạt.

Quy trình lắp đặt chi tiết từng bước chuẩn kỹ thuật

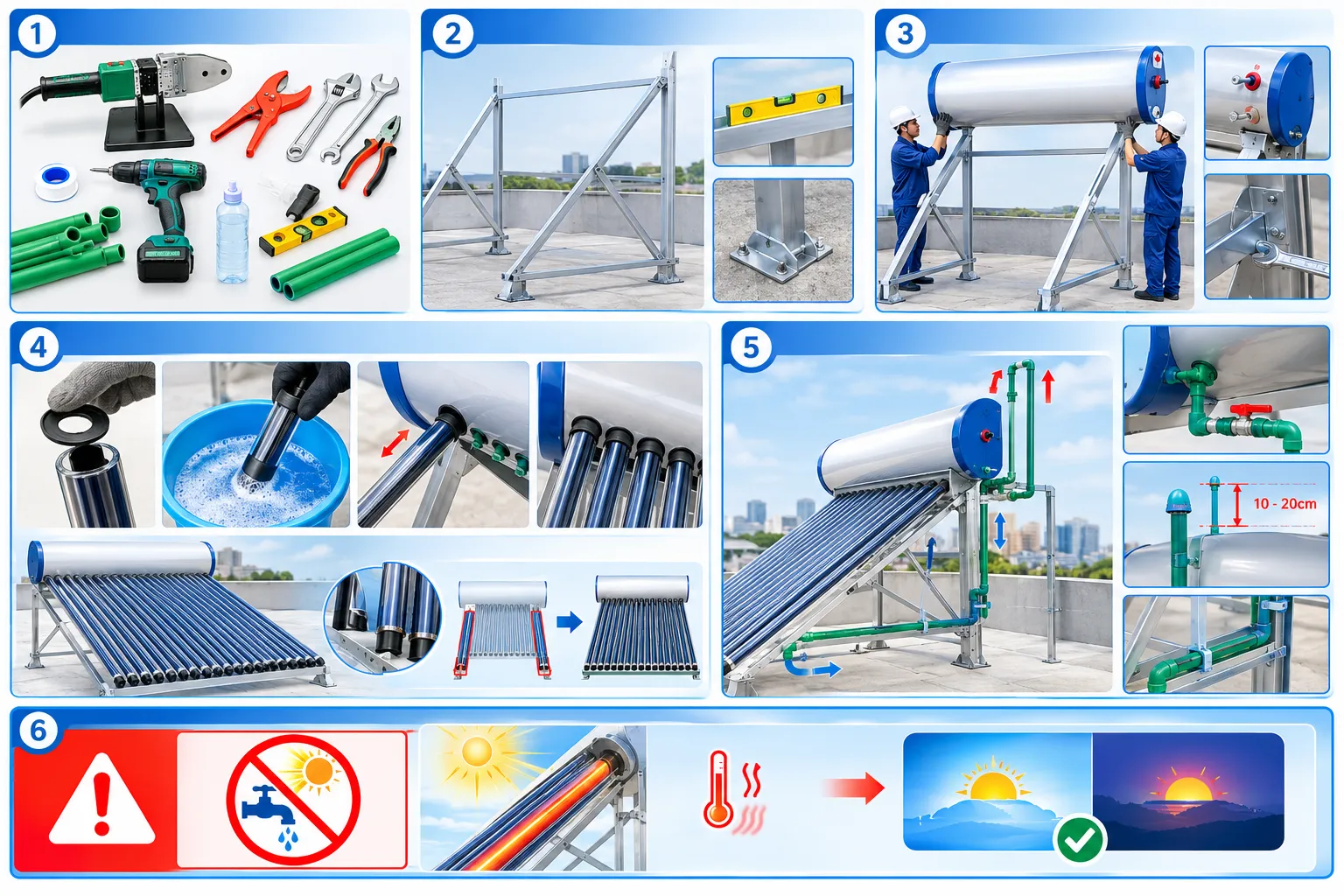

Quy trình lắp đặt máy dạng ống thủy tinh chân không

Chuẩn bị dụng cụ thi công:

Máy hàn nhiệt ống PPR, kéo cắt ống, cờ lê, mỏ lết, kìm điện.

Cuộn băng tan (băng keo non), máy khoan, thước thủy nivo cân bằng.

Dung dịch nước xà phòng hoặc nước rửa chén pha loãng để bôi trơn.

Lắp ráp bộ khung giá đỡ:

• Lắp ghép thanh đứng, thanh giằng chéo và đế chân theo bản vẽ hướng dẫn.
• Dùng thước nivo căn chỉnh mặt phẳng, siết chặt bu-lông cố định chân đế xuống sàn.

Lắp đặt bình bảo ôn lên khung:

• Đặt bình bảo ôn lên đỉnh giá đỡ, căn chỉnh các lỗ cắm ống trên thân bình thẳng hàng với máng đỡ ống bên dưới.
• Gá ốc giữ bình nhưng chưa siết chặt để còn độ dịch chuyển khi lắp ống thủy tinh.

Lắp đặt dàn ống thủy tinh thu nhiệt:

• Lồng gioăng cao su chắn bụi vào thân ngoài từng ống.
• Nhúng đầu ống vào nước xà phòng loãng để tạo độ trơn (không dùng dầu nhớt vì sẽ làm mục gioăng cao su).
• Đẩy nhẹ đầu ống sâu vào lỗ bình bảo ôn, sau đó kéo lùi đuôi ống xuống đặt khớp vào cốc đỡ ở chân giá.
• Lưu ý: Lắp trước 2 ống ở hai đầu ngoài cùng để định vị khung, sau đó mới lắp lần lượt các ống ở giữa. Lắp xong mới siết chặt bu-lông giữ bình bảo ôn.

Đấu nối đường nước và ống thông hơi:

• Dùng ống nhiệt PPR hàn đường cấp nước lạnh vào đáy bình và đường nước nóng dẫn xuống nhà.
• Dựng ống thông hơi cao hơn nắp bồn nước lạnh từ 10 – 20cm và nẹp giữ chắc chắn.

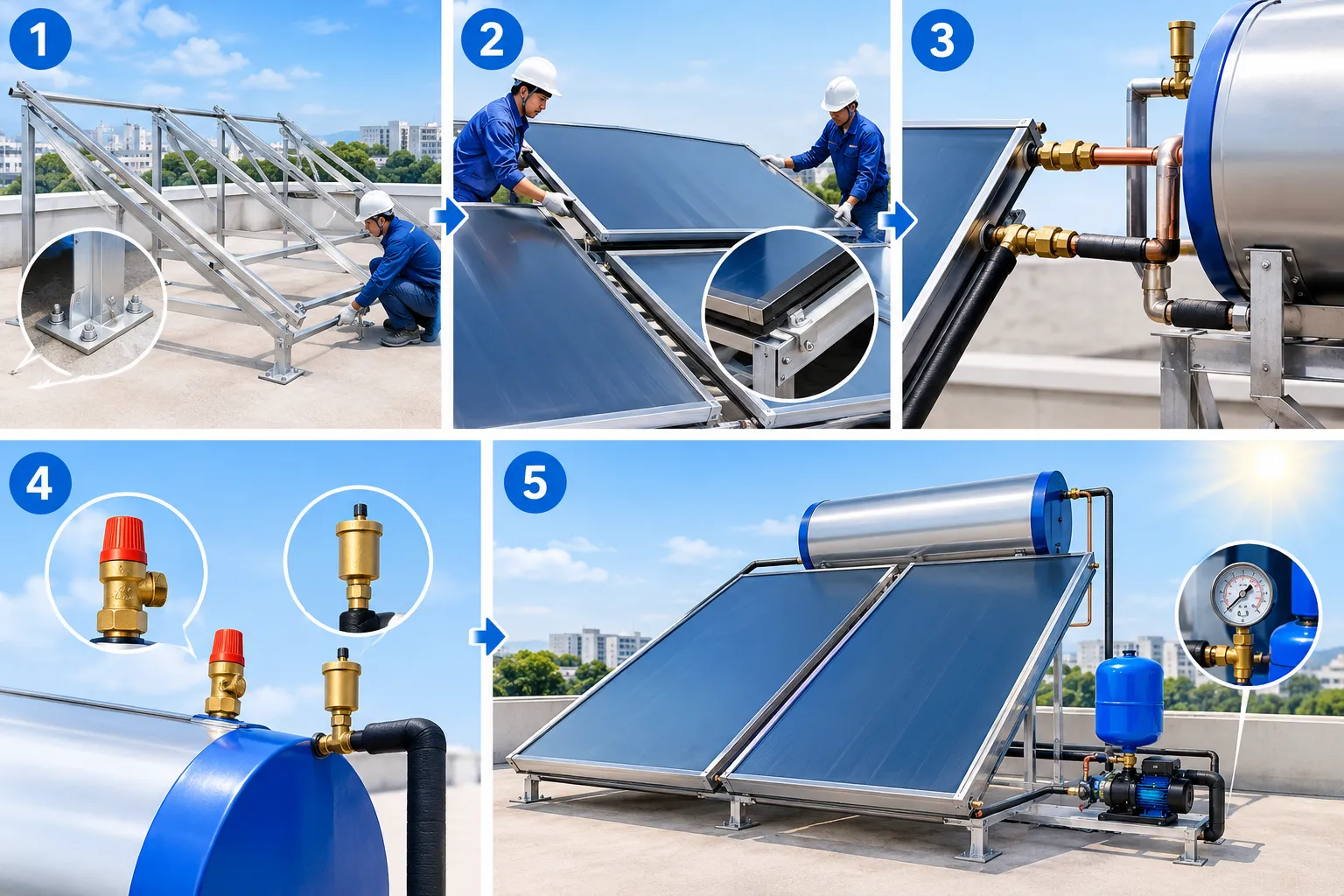

Quy trình lắp đặt máy dạng tấm phẳng (Chịu áp lực)

1. Ráp khung đế chịu tải: Ghép bộ khung chịu lực tiết diện lớn, căn chỉnh góc nghiêng và siết bu-lông chống gió bão.
2. Cố định tấm thu nhiệt phẳng: Đặt tấm phẳng lên khung (mặt kính cường lực hướng lên đón nắng), dùng nẹp nhôm siết chặt mép tấm vào khung đỡ.
3. Đấu nối liên kết thủy lực: Dùng các khớp nối rắc-co đồng chịu áp kết nối đường tuần hoàn nước giữa các tấm phẳng với bình bảo ôn chứa nước.
4. Lắp đặt van an toàn bắt buộc: Lắp van an toàn xả áp trên thân bình (tránh nổ bình khi quá áp) và van xả khí tự động tại điểm cao nhất của đường ống (chống tắc e-khí).
5. Thử áp suất và vận hành: Mở bơm tăng áp, kiểm tra áp lực nước và quan sát các mối nối xem có bị rò rỉ hay không.

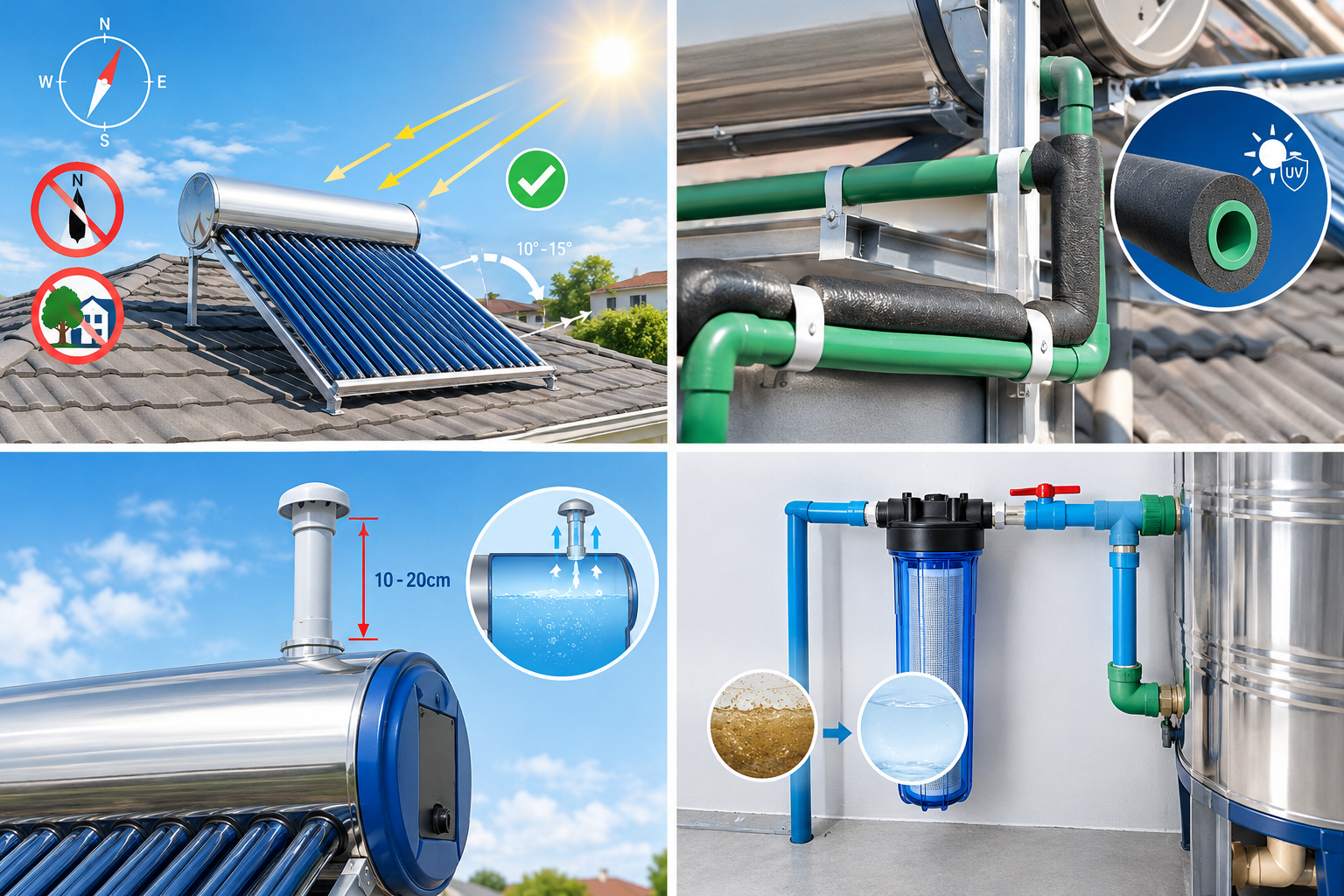

4 Lưu ý kỹ thuật sống còn khi thi công

• Hướng đón nắng tối ưu: Tại Việt Nam, hướng đón nắng mặt trời tốt nhất quanh năm là hướng chính Nam hoặc Nam chếch Tây từ 10° – 15°. Tuyệt đối tránh đặt máy quay về hướng Bắc hoặc bị che bóng bởi cây xanh, nhà cao tầng.
• Tiêu chuẩn đường ống dẫn nước: Toàn bộ đường nước nóng phải dùng ống chịu nhiệt PPR chuẩn PN10 hoặc PN20. Các đoạn ống phơi ngoài trời cần được bọc bảo ôn chống tia cực tím (UV) để không bị giòn nứt sau vài năm sử dụng.
• Nguyên tắc lắp đặt ống thông hơi: Ống thông hơi giúp giải phón g áp suất khí bên trong bình. Nếu ống bị tắc, bình bảo ôn sẽ bị móp méo do áp suất chân không khi rút nước sử dụng. Ống phải làm từ chất liệu PPR chịu nhiệt và cao hơn đỉnh bồn nước lạnh 10 – 20cm.
• Xử lý nguồn nước cấp: Nếu dùng nước giếng khoan nhiễm phèn chua hoặc nước cứng có nhiều cặn vôi, ruột bình inox sẽ bị ăn mòn và ống thủy tinh bị đóng cặn giảm nhiệt. Cần lắp thêm bộ lọc thô đầu nguồn trước khi cấp nước vào máy.

Bảng so sánh kỹ thuật: Máy ống chân không và Máy tấm phẳng

Các câu hỏi thường gặp khi thi công (FAQ)

• Tại sao nước nóng từ máy chảy xuống các vòi sen tầng dưới rất yếu?
  Giải đáp: Máy dạng ống hoạt động hoàn toàn bằng áp lực trọng lực tự nhiên. Ở các tầng ngay sát dưới máy, khoảng cách chênh lệch độ cao quá thấp nên nước sẽ chảy yếu nhất. Cách xử lý là lắp thêm một chiếc bơm tăng áp chịu nhiệt (chịu được nước nóng trên 90°C) ở đường nước nóng ra để dòng nước phun mạnh đều.
• Ống chân không bị nổ vỡ nguyên nhân do đâu?
  Giải đáp: Đa phần các sự cố nổ ống xảy ra do cấp nước đột ngột vào máy lúc giữa trưa nắng gắt gây sốc nhiệt. Phần còn lại do tác động cơ học ngoại lực (mưa đá lớn, gạch đá rơi) hoặc khung chân máy bị lún nghiêng làm vặn xoắn miệng ống.
• Nhà lợp mái tôn có bắt buộc phải dùng bình nước phụ không?
  Giải đáp: Không bắt buộc nếu bạn nâng được bồn nước chính lên cao hơn đỉnh máy. Tuy nhiên, việc dựng chân bồn nước cao trên mái nghiêng rất nguy hiểm vào mùa giông bão. Do đó, sử dụng bình nước phụ (20L – 60L) là phương án tối ưu, an toàn và tiết kiệm nhất cho mái tôn.

Lời kết

Lựa chọn đúng sơ đồ lắp đặt ngay từ ban đầu không chỉ đảm bảo nguồn nước nóng luôn dồi dào, ổn định mà còn giúp hệ thống vận hành bền bỉ trên 15 năm, hạn chế tối đa các sự cố rò rỉ hay hư hỏng tốn kém. Trước khi thi công, hãy kiểm tra kỹ kết cấu chịu lực của mái nhà, đo đạc hướng nắng chuẩn xác và ưu tiên sử dụng vật tư ống chịu nhiệt chuyên dụng để công trình đạt độ an toàn cao nhất.
